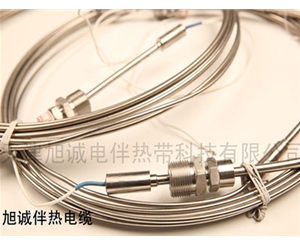

高温MI伴热电缆
不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率（达269W/m）的需要。 天津旭诚提供的不锈钢护套加热电缆的高承受温度可达600℃；导体电阻值的范围从28000Ω/km到19.2Ω/km；矿物绝缘电缆具有优良的机械强度，耐腐蚀。 天津旭诚提供的串联电阻式加热电缆能满足不同功率的需要。
电缆结构图
产品应用：
|
核工业 |
建筑业 ---沥青加热 |
|
金属制造工业---低熔点合金熔解 |
罐桶/容器加热 |
|
挤塑机螺筒加热 |
高温工业管道伴热 |
|
工艺介质防凝降粘 |
各类工业电加热器 |
MI SS-B 16N12220/60/2520/220/E1
序号 1 2 3 4 5 6 7
| 序号 | 说明 | |
| 1 | 护套材料 | SS |
| 2 | 电缆元件结构形式 | 见表格 1 |
| 3 | 电缆编码 | 见表格2，3，4 |
| 4 | 加热电缆长度 | 以m为单位 |
| 5 | 加热电缆功率 | 以 W为单位 |
| 6 | 加热电缆电压 | 以V为单位 |
| 7 | 冷端规格 | 见表格5 |
1 6 N 12220
序号 1 2 3 4
| 序号 | 说明 | |
| 1 | 芯线数量 | 1或2 |
| 2 | 电压等级 | 3=300V, 6=600V |
| 3 | 导体材料 | K,N |
| 4 | 冷态电阻值×10000 | 12220=1.222Ω/m×10000 |
电缆元件结构形式
|
|
电缆编码 |
直径 |
+20℃时标称阻值 |
大制造长度 |
单位重量 |
|
mm |
Ω/m |
m |
kg/km |
|
|
16K192 |
8.7 |
0.0192 |
88 |
406.9 |
|
16K240 |
8.2 |
0.0240 |
93 |
348 |
|
16K300 |
7.4 |
0.0300 |
110 |
278.5 |
|
16K369 |
7.0 |
0.0369 |
121 |
242.3 |
|
16K480 |
6.5 |
0.0480 |
144 |
204.9 |
|
16K600 |
6.1 |
0.0600 |
169 |
179.1 |
|
16K800 |
5.7 |
0.0800 |
236 |
152.1 |
|
16K1200 |
4.9 |
0.1200 |
280 |
102.5 |
|
16K1600 |
4.6 |
0.1600 |
324 |
88.4 |
|
16K1920 |
4.4 |
0.1920 |
350 |
81 |
|
16K2400 |
4.2 |
0.2400 |
365 |
73.3 |
|
16K3200 |
4.0 |
0.3200 |
385 |
65.2 |
|
16K4800 |
3.7 |
0.4800 |
436 |
56.4 |
|
16N7333 |
4.0 |
0.7333 |
118 |
65.2 |
|
16N9167 |
3.8 |
0.9167 |
128 |
60 |
|
16N12220 |
3.7 |
1.2220 |
140 |
54.5 |
|
16N15710 |
3.5 |
1.5710 |
150 |
50.5 |
|
16N24444 |
3.4 |
2.4444 |
168 |
45.1 |
|
16N44000 |
3.2 |
4.4000 |
187 |
40 |
|
16N122220 |
2.9 |
12.2220 |
217 |
34.7 |
|
16N275000 |
2.8 |
27.5000 |
238 |
32.3 |
表格 3 加热电缆规格 (600V 双芯)
|
电缆编码 |
直径 |
+20℃时标称阻值 |
大制造长度 |
单位重量 |
|
mm |
Ω/m |
m |
kg/km |
|
|
26N11700 |
8.7 |
1.1700 |
180 |
216 |
|
26N15500 |
7.2 |
1.5500 |
195 |
203 |
|
26N24000 |
5.0 |
2.4000 |
234 |
178 |
|
26N41500 |
3.8 |
4.1500 |
280 |
160 |
|
26N110000 |
2.9 |
11.0000 |
300 |
152 |
|
26N280000 |
2.1 |
28.0000 |
350 |
140 |
表格 4 加热电缆规格 (300V 双芯)
|
电缆编码 |
直径 |
+20℃时标称阻值 |
大制造长度 |
单位重量 |
|
mm |
Ω/m |
m |
kg/km |
|
|
23N11700 |
7.9 |
1.1700 |
230 |
146 |
|
23N15500 |
6.3 |
1.5500 |
245 |
133 |
|
23N24000 |
4.1 |
2.4000 |
284 |
108 |
|
23N41500 |
2.9 |
4.1500 |
340 |
90 |
|
23N110000 |
2.0 |
11.0000 |
350 |
82 |
|
23N280000 |
1.3 |
28.0000 |
400 |
70 |
注：对于600V以上使用电压的场合，请与我公司人员联系。
表格 5 冷端规格
|
|
型号: A, D, E |
型号: B |
||||
|
大电压 (V) |
大电流 (amps) |
冷端规格 |
大电流 (amps) |
冷端规格 |
||
|
(英制) |
(公制) |
(英制) |
(公制) |
|||
|
600 |
15 |
E1 |
M1 |
20 |
E1 |
M1 |
|
600 |
20 |
E1 |
M1 |
25 |
E1 |
M1 |
|
600 |
30 |
E2 |
M2 |
40 |
E2 |
M2 |
|
600 |
50 |
E2 |
M2 |
70 |
E2 |
M2 |
|
600 |
70 |
E2 |
M2 |
100 |
E2 |
M2 |
注1：E1 表示1/2〞NPT；E2表示3/4〞NPT；M1表示螺纹直径M15；M2表示螺纹直径M20
注2：标准冷端电缆长度为2米，如有特殊要求，请与我公司人员联系
输出功率与护套温度对应参考表
|
防腐说明表
| 物质 | ||
| 硫酸 | 不推荐 | |
| 盐酸 | 不推荐 | |
| 氢氟酸 | 不推荐 | |
| 磷酸 | 不推荐 | |
| 碳酸 | 需核对数据 | |
| 有机酸 | 在大多数条件下适用 | |
| 碱金属 | 可接受 | |
| 海水 | 不推荐 | |
| 氯化物 | 不推荐 |
|
